基于红外传感器的内轮差安全装置

内轮差是车辆转弯时前内轮转弯半径与后内轮转弯半径之差。由于内轮差的存在,车辆转弯时前、后车轮的运动轨迹不重合。有时可以看到:汽车的前部虽然已经通过,但是汽车(或挂车)的后部却撞到障碍物、行人,这就是忽视内轮差的结果。于是,如何解决这一棘手的交通难题就显得尤为重要,特设计此内轮差安全装置。



一、工作原理及性能分析

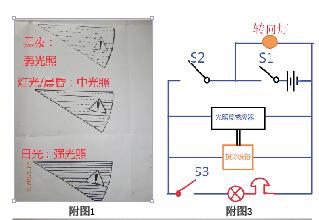

整个系统分为三个过程,分别由转向灯开关(一次开关)和市郊/高速开关(或二次开关),以及红外开关控制,并由光照度传感器调控亮度。一般情况下,红外开关、二次开关均处于断开状态。

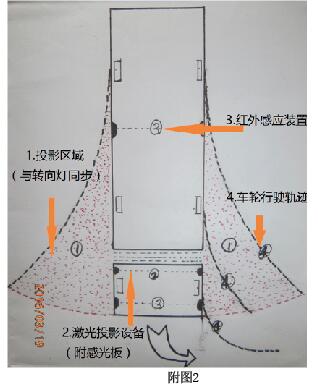

当司机开启转向灯时,一次开关闭合,若此时市郊/高速开关处于“市郊”档位,激光投影仪和红外探测器立即开始工作,投影仪根据程序设置投射出一个亮度适中的扇面,红外探测器可针对扇面内区域进行探测。如果此时感应范围内无威胁热源经过,即红外探测器未感应到危险时,红外开关及以下电路仍处于断开状态,无警报声响起。如果此时红外探测器感应到危险,红外开关立即闭合,警示灯、警铃仅对司机发出警报,司机便可针对实时情况准确做出判断。(红外探测器感测到威胁消失后,红外开关自动断开)此外,可另设一紧急开关用以关闭红外探测器,终止整个安防装置继续工作,以便解决误判情况下警报给司机带来的不便。

感应开关是指人体红外智能感应开关。当有人从红外感应探测区域经过,开关自动启动。人体红外感应开关的主要器件为人体热释电红外传感器。人体的37℃恒定体温会发出特定波长约10μm的红外线,感应器得以工作。人不离开感应范围,开关将持续接通;人离开后或在感应区域内长时间无动作,开关将自动延时关闭负载。

激光投影仪原理:内置固体激光器,使用氪灯及晶体棒产生激光束,通过变频,形成可见光。再利用计算机控制振镜发生高速偏转,从而形成漂亮的文字或图形。文字、图形具有颜色鲜明、亮度高、指向性好、光分散度小的特点。



二、设计方案暨实验过程

①现象分析。对比联系多起交通事故,深度剖析事故发生的原因。

②查阅资料。通过上网、翻阅文献和与车主交流寻找解决“转弯死”、“生死距”这一交通难题的最佳对策。

③设计方案。绘制电路图,设计工作原理,均衡几种方案的利弊,得出汽车安防装置的理想雏形。

④反思总结。与他人交流,集思广益,不断完善该项装置。



三、结论

可大大降低汽车,尤其是长车撞倒行人事故的发生,有利于人、车的安全防护。
