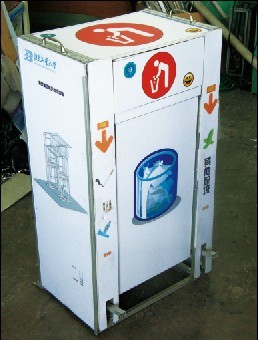

“彩装”垃圾箱

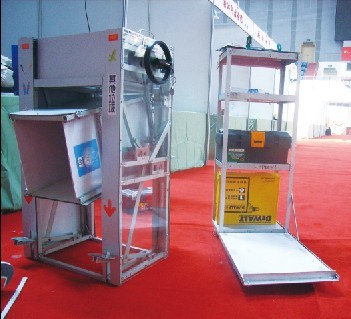

分类垃圾箱组成部分

设计者展示垃圾箱侧面

        垃圾箱是维护环境卫生的重要工具，针对市场上各种垃圾箱所存在的不足，北京工业大学机电学院学生设计并制作出一种新型的垃圾箱，能分类存放和密闭保存垃圾，而且投放和处理垃圾方便卫生。
        该垃圾箱分为上下两层箱体，上箱体有顶盖密封，当脚踏位于垃圾箱左侧底部的踏板时，顶盖平动移出，可往上箱体投放垃圾，脚移开后机构自动复位；当脚踏位于垃圾箱右侧底部的踏板时，上箱体及顶盖平动移出，可往下箱体投放垃圾，脚移开后机构自动复位。下箱体利用左右两侧对称的连杆悬挂在机架上，其中一连杆通过链传动与安装在机架上的手轮相连，旋转手轮可控制下箱体倾倒垃圾。初始时下箱体开口与上箱体底部紧贴以实现密闭，倾倒时其开口略向下。机架上有弹簧锁，能使下箱体在初始时和倾倒时保持锁定状态。
        该装置有如下创新点：
        1.集分类、非接触(存放垃圾的箱体)、密封及倾倒等功能于一体，功能实用；
        2.设计有倾倒垃圾功能，使清洁工人的操作方便而卫生；
        3.通过连杆和滑块机构实现了顶盖和上箱体的顺利运动；
        4.通过四连杆机构解决了下箱体在有限空间内翻转问题；
        5.垃圾箱内可以不用预先放置垃圾袋，减少污染。
        这种分类垃圾箱适用于医院、化工厂、写字楼、公园等易产生有毒废物或对卫生要求较高的场所，以及其他需要对垃圾进行分类的场所，可以增强人们环保意识及分类效果。经过优化设计及生产批量化，可以控制垃圾箱成本接近同等材质普通产品。该作品已申请实用新型专利“密闭式分类垃圾箱”，申请号200820122787.9。
