一、问题提出

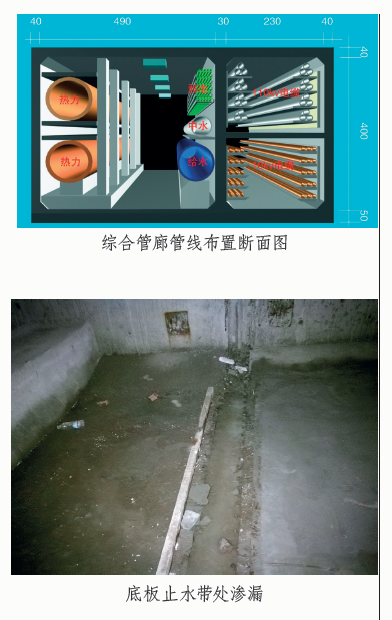

近年来，济南市市政工程建设集团有限公司相关人员通过对城市地下综合管廊的调查发现，综合管廊沉降缝渗水的主要部位为沉降缝位置及施工缝位置。此问题对管廊的安全使用造成较大影响，同时增加了维修及维护费用。由此可以看出，综合管廊止水带定位的控制成为亟待解决的问题。
二、基于TRIZ理论的改进设计
首先采用九屏幕法对综合管廊沉降缝渗水进行分析：从当前系统（沉降缝渗水）、子系统（橡胶止水带、填缝料等）、超系统（地下水、荷载、地基承载力）方面得出可能的解决方案，并逐一进行技术矛盾分析。
1. 底板橡胶钢边止水带加固不牢的矛盾分析
原工艺采用上下分离的单层模板分别加固，仅靠上下层模板内侧面夹紧止水带，在混凝土浇筑、振捣时，易产生模板和橡胶止水带位移，导致管廊止水带的中间空心圆环与变形缝的中心线不重合，两侧砼不平齐等质量问题。
2. 侧墙止水钢板加固不牢的矛盾分析
原侧墙止水钢板加固工艺采用点焊固定，点焊过重容易焊伤钢板，点焊稍轻起不到固定的效果，造成侧墙部位接缝处渗水。
三、创新方法选择
1. 针对上下分离式模板与止水带变形的矛盾和点焊固定钢板不牢与止水钢板位移的矛盾,利用矛盾矩阵表，转换成TRIZ标准冲突：改善的参数为形状；恶化的参数为应力；得到预先作用原理和抛弃与修复原理，并制定了技术方案。

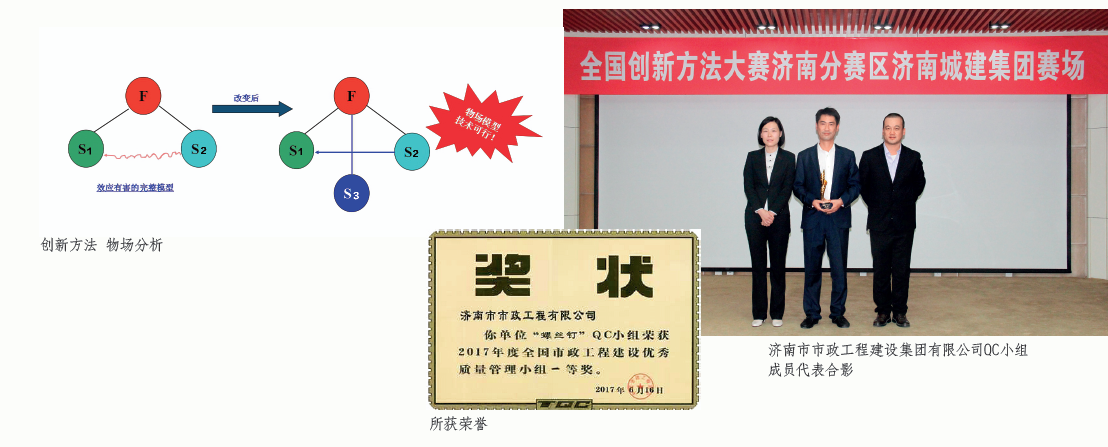

2.物场分析
若用F代表相互作用力，S1代表力作用承受者即橡胶止水带，S2代表力作用发出者即代表上下分离模板，通过结构属性中物场分析为效应有害；
加入第三种物质S3，把原有上下分离式模板固定橡胶止水带，改用整体式定位盒，解决固定不牢固、止水带移位的问题。
四、改进过程
1.底板橡胶止水带的改进
（1）预先作用原理

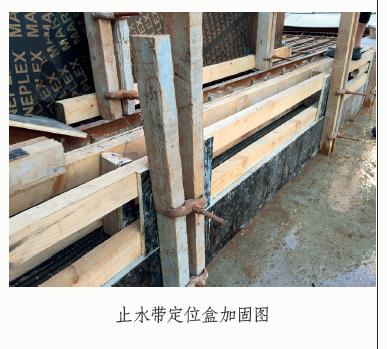

制作定位盒，将定位盒整体加固，增大对橡胶止水带的紧固力。根据底板厚度、长度和止水带的宽度制作下底板长8.7m、上顶板长8.3m、宽23cm、高25cm的双层定位盒。定位盒对拉螺栓一端与底板钢筋焊接一起，整体受力。
（2）抛弃与修复原理
定位盒对拉螺栓另一端做成可拆卸式的端头，定位盒在混凝土浇筑完成后可周转使用。
2.侧墙止水钢板的加固改进
在侧墙止水钢板底部设置托住止水钢板的定位筋，侧面位置设置定位筋预先施加一个作用力固定止水钢板。底部的定位筋和侧墙的定位筋与结构主体钢筋组合一起，整体受力。
五、推广应用情况

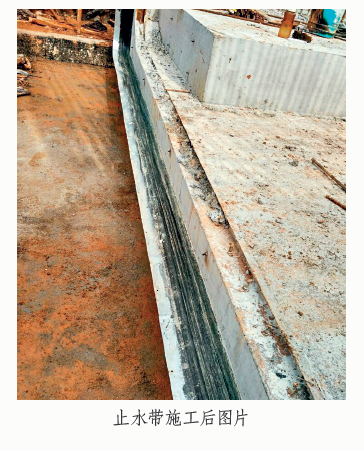

目前此项措施在工业北综合管廊中得以应用，止水带位置准确、安装牢固，获得监理及业主的好评；随着工艺的推广应用，解决了管廊内渗漏水的问题。
西安市政公司、淄博设计院等同行多次前来参观学习；工艺的推广应用提高了工程质量和进度，公司又中标济南中央商务区综合管廊工程。
六、所获荣誉
荣获2017年度全国市政工程建设优秀质量管理小组一等奖 。
